آموزش جامع تعویض ال سی دی M51 سامسونگ؛ مراحل گام‌به‌گام و نکات فنی

صفحه‌نمایش سوپر آمولد پلاس ۶.۷ اینچی گوشی گلکسی M51 یکی از نقاط قوت اصلی این میان‌رده محبوب است، اما ابعاد بزرگ آن باعث می‌شود هنگام سقوط یا فشار مستقیم، بیش از سایر قطعات آسیب ببیند. زمانی که تاچ کار نمی‌کند، خطوط عمودی روی صفحه افتاده یا پنل کاملاً سیاه شده است، تعویض صفحه‌نمایش تنها راه‌حل پیش رو خواهد بود. تعویض این پنل نیاز به دقت بالایی دارد، به‌خصوص اینکه ظرفیت باتری ۷۰۰۰ میلی‌آمپرساعتی این دستگاه، چیدمان داخلی متفاوتی را نسبت به سایر گوشی‌ها رقم زده است. در این مقاله از مرجع قطعات موبایل SHR، تمام مراحل را مو به مو بررسی می‌کنیم تا بتوانید با کمترین ریسک این تعمیر را انجام دهید.

ابزارها و پیش‌نیازهای ضروری پیش از باز کردن گوشی

قبل از دست بردن به پیچ‌گوشتی، باید میز کار خود را کاملاً مرتب و عاری از هرگونه الکتریسیته ساکن کنید. ابزارهای مورد نیاز شامل هیتر یا سشوار صنعتی، پیک پلاستیکی، اسپاتول، پیچ‌گوشتی چهارسو دقیق، پنس سرصاف، چسب مخصوص ضدآب (مانند T7000 یا B7000) و دستکش آنتی‌استاتیک است. همچنین برای تست قطعه جدید، حتماً از اصالت آن مطمئن شوید؛ استفاده از ال سی دی گوشی M51 شرکتی تضمین می‌کند که شفافیت تصویر و سرعت تاچ دقیقاً مشابه نسخه کارخانه‌ای باقی بماند.

راهنمای گام‌به‌گام تعویض صفحه‌نمایش گلکسی M51

باز کردن و تعویض قطعه در این مدل از قسمت پشتی دستگاه آغاز می‌شود و نیازمند رعایت ترتیب دقیق برای پیشگیری از آسیب به قطعات حساس است:

مرحله اول: جداسازی قاب پشتی

دستگاه را خاموش کرده و خشاب سیم‌کارت را خارج کنید. به لبه‌های درب پشت گوشی M51 با هیتر یا سشوار صنعتی با دمای تقریبی ۷۰ تا ۸۰ درجه سانتی‌گراد حرارت ملایم و یکنواخت بدهید. چسب لبه‌ها پس از ۲ الی ۳ دقیقه نرم می‌شود. سپس یک پیک پلاستیکی نازک را به آرامی وارد درز کرده و با دقت دور تا دور قاب حرکت دهید تا چسب‌ها باز شوند. توجه کنید که پیک نباید بیش از حد داخل برود تا به کابل‌های زیرین صدمه نزند.

مرحله دوم: باز کردن شاسی میانی و پیچ‌ها

تمامی پیچ‌های فیلیپس روی فریم میانی پلاستیکی را باز کنید و آن‌ها را با یک چیدمان منظم روی میز قرار دهید. فریم محافظ را به آرامی با اسپاتول از بدنه اصلی جدا کنید تا مادربرد، برد شارژ پایین و اتصالات داخلی کاملاً نمایان شوند.

مرحله سوم: قطع جریان برق و جداسازی کابل‌ها

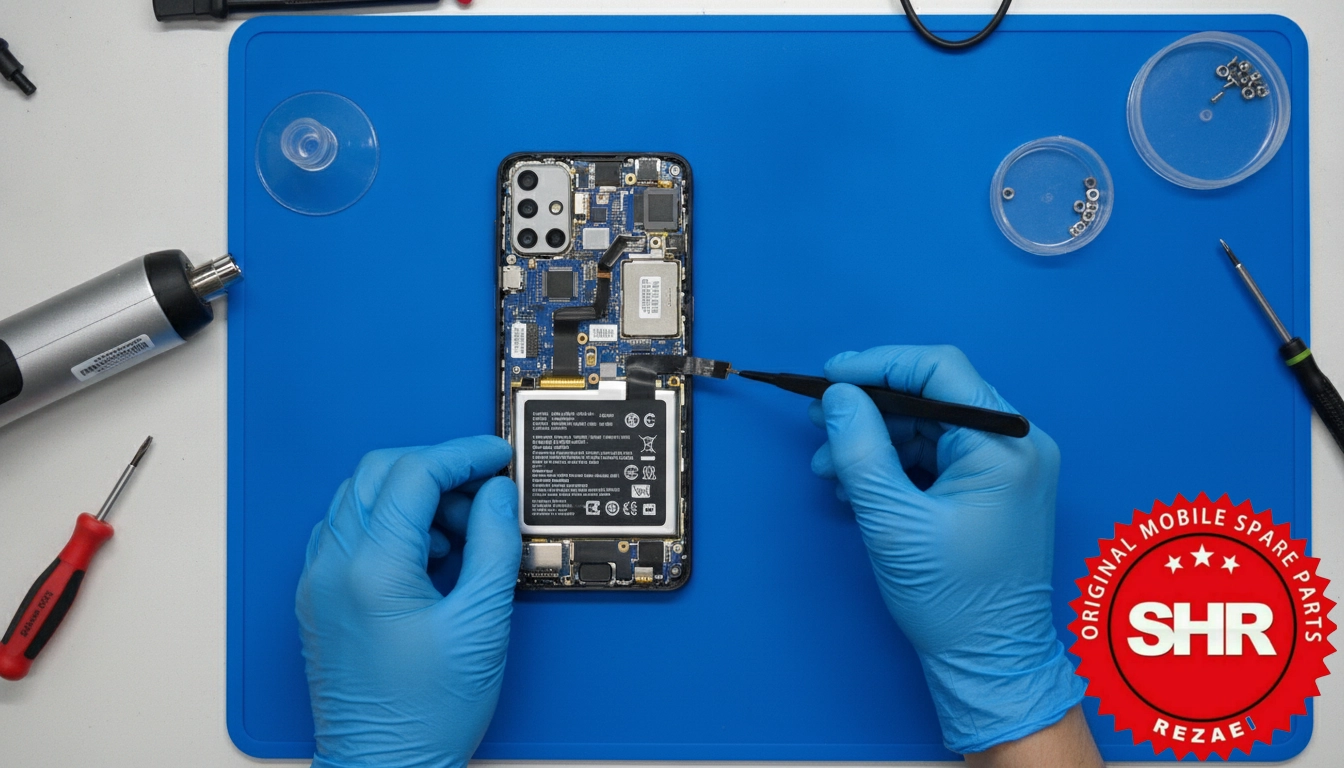

اولین و حساس‌ترین اقدام بعد از برداشتن شاسی، قطع کردن کانکتور باتری گوشی سامسونگ با یک اسپاتول پلاستیکی است تا از هرگونه اتصال کوتاه ناخواسته جلوگیری شود. سپس کانکتور کابل رابط پایینی و کانکتور فلت صفحه‌نمایش قدیمی را از روی مادربرد آزاد کنید.

مرحله چهارم: جداسازی ال‌سی‌دی آسیب‌دیده و تست پنل جدید

به پنل جلویی حرارت یکنواخت اعمال کنید تا چسب نگهدارنده فریم نمایشگر آزاد شود. نمایشگر شکسته را بردارید و شیارهای فریم را کاملاً از خرده‌شیشه‌ها و باقی‌مانده چسب قدیمی پاک کنید. حالا کابل فلت گوشی سامسونگ مربوط به پنل جدید را بدون چسباندن نهایی به مادربرد وصل کنید، کابل باتری را جا بزنید، دستگاه را روشن کرده و روشنایی، نقاط لمسی و عملکرد رنگ‌ها را در حالت تست (#0#) بررسی نمایید.

مرحله پنجم: چسب‌کاری، آب‌بندی و مونتاژ نهایی

پس از تایید سلامت تصویر، دوباره باتری را قطع کنید. لبه‌های فریم را با یک لایه نازک و پیوسته از چسب مخصوص بپوشانید. پنل جدید را تراز کرده و در جای خود قرار دهید. شاسی میانی را ببندید، پیچ‌ها را محکم کنید، چسب آب‌بندی دور قاب را بزنید و در انتها قاب پشتی را با دقت بچسبانید. دستگاه را با گیره‌های مخصوص تعمیرات به مدت ۲ تا ۳ ساعت تحت فشار ملایم قرار دهید تا چسب کاملاً خشک شود.

نکات کلیدی برای پیشگیری از آسیب به قطعات جانبی حین تعمیر

حین کار روی شاسی گوشی، مراقبت از باتری غول‌پیکر ۷۰۰۰ میلی‌آمپری اهمیت دوچندانی دارد؛ هرگز از ابزار فلزی تیز نزدیک بدنه باتری استفاده نکنید، زیرا سوراخ شدن لایه‌های لیتیومی می‌تواند منجر به حریق شود. اگر حس کردید بازدهی شارژ دستگاه نیز افت کرده است، همزمان با باز بودن گوشی تعویض باتری گوشی بهترین و کم‌هزینه‌ترین تصمیم خواهد بود.

از طرفی، هنگام عبور دادن کابل‌های تصویر از شیار بدنه، نباید فشار نقطه‌ای به خمش کابل وارد شود؛ کوچک‌ترین تاخوردگی غیرمجاز در فلت گوشی می‌تواند باعث قطع شدن مسیرهای انتقال تصویر یا ایجاد خطوط نویز دائمی شود.

مهم‌ترین تفاوت‌های ال‌سی‌دی اورجینال و فیک M51

استفاده از نمونه‌های غیرشرکتی (TFT یا Incell به جای Super AMOLED Plus) تفاوت فاحشی در کارایی ایجاد می‌کند که در تصمیم‌گیری خرید تاثیر مستقیم دارد:

• ضخامت و کیفیت ساخت: پنل‌های غیراصل ضخامت بیشتری دارند که مانع از نشستن صحیح در فریم گوشی شده و احتمال شکستن با کمترین فشار را چند برابر می‌کند.
• کیفیت بصری و زاویه دید: پنل‌های کپی عمق رنگ مشکی را ندارند، مصرف انرژی بسیار بالاتری به باتری تحمیل می‌کنند و زیر نور مستقیم خورشید خوانایی پایینی دارند.
• نرخ پاسخ‌دهی تاچ: در بازی‌ها یا تایپ سریع، تاچ‌های غیراصل دچار تاخیر و پرش لمسی می‌شوند.
• عملکرد سنسورها: پنل‌های متفرقه سنسور مجاورت و نور محیط را دچار اختلال کرده و در تماس‌های تلفنی صفحه را به موقع خاموش نمی‌کنند.

هنگام خرید ال سی دی گوشی سامسونگ حتماً به کد فنی و برچسب‌های استاندارد کارخانه دقت کنید، زیرا انتخاب یک قطعه متفرقه تمام ویژگی‌های فنی این گوشی را زیر سوال می‌برد. اگر به دنبال پنل مناسب برای سایر برندها هستید نیز بررسی مشخصات فنی در دسته ال سی دی گوشی به شما در انتخابی مطمئن کمک خواهد کرد.

چالش‌های رایج پس از تعویض نمایشگر و روش‌های حل آن‌ها

گاهی پس از پایان مراحل و روشن کردن گوشی، مشکلاتی به وجود می‌آید که عموماً ناشی از خطاهای ساده در اتصالات هستند و با دانستن راه‌حل نیازی به نگرانی نیست.

سیاه ماندن صفحه پس از مونتاژ

اگر ویبره دستگاه عمل می‌کند اما صفحه تاریک است، پیش از هر چیز خونسردی خود را حفظ کنید. در اغلب موارد کانکتور کابل تصویر روی مادربرد به درستی چفت نشده یا موقع جا زدن فریم کمی شل شده است. باتری را قطع کنید، کانکتور نمایشگر را مجدداً محکم متصل کرده و دستگاه را تست کنید.

کار نکردن لمس در برخی نقاط

این ایراد اغلب به دلیل تجمع گرد و غبار، چسب اضافه در زیر فلت یا فشار نامتوازن گیره‌ها در زمان چسبیدن رخ می‌دهد. فلت را به آرامی با ایزوپروپیل الکل و برس نرم تمیز کرده و مجدداً سر جای خود بنشانید.

بلند شدن لبه‌های قاب پشتی پس از تعمیر

اگر درب پشت گوشی به خوبی روی فریم نمی‌نشیند، نشان‌دهنده باقی ماندن چسب‌های خشک‌شده قبلی روی شاسی است. پیش از بستن نهایی با استفاده از حلال ملایم، سطح فریم را کاملاً تمیز کنید تا چسب جدید عملکرد مناسبی داشته باشد. در صورت ترک برداشتن یا دفورمه شدن فریم، انتخاب یک درب پشت گوشی سامسونگ اصل ساختار ضد گردوغبار دستگاه را احیا می‌کند.

جمع‌بندی؛ چه زمانی خودمان تعمیر کنیم و چه زمانی به متخصص بسپاریم؟

تعویض صفحه‌نمایش گلکسی M51 با داشتن ابزار استاندارد، حوصله و دقت به جزئیات کاملاً امکان‌پذیر است. نکته اساسی در این پروسه، استفاده از نمایشگر باکیفیت و شرکتی، مراقبت از فلت‌های نواری و صبر کردن برای خشک شدن اصولی چسب‌هاست. اگر ابزار کافی ندارید یا احساس می‌کنید ریسک سوراخ شدن باتری یا آسیب به مدار بالاست، سپردن دستگاه به یک تکنسین مجرب انتخابی هوشمندانه‌تر خواهد بود. تامین قطعات اورجینال و باضمانت را همیشه از مراجع تخصصی معتبر مانند SHR انجام دهید تا خیالتان از بازگشت کیفیت تصویر، دوام تاچ و عملکرد روان گوشی آسوده باشد.

سوالات متداول

آیا بعد از تعویض ال‌سی‌دی M51، اطلاعات گوشی پاک می‌شود؟

خیر، پروسه تعویض صفحه‌نمایش یک عملیات سخت‌افزاری مستقل است و به حافظه داخلی (هارد یا مادربرد) دستگاه آسیبی نمی‌زند. با این حال، به دلیل رعایت اصول ایمنی و در صورتی که قبل از شکستگی صفحه‌نمایش تاچ کار می‌کند، همیشه توصیه می‌شود از داده‌های حساس خود نسخه پشتیبان تهیه کنید.

چقدر زمان می‌برد تا چسب ال‌سی‌دی جدید خشک شود؟

گیرایی اولیه چسب‌های مخصوص تعمیرات موبایل (مثل T7000 یا B7000) حدود ۳۰ الی ۴۵ دقیقه است، اما برای آب‌بندی کامل، جلوگیری از نفوذ گردوغبار و بلند نشدن لبه‌های پنل، باید گوشی حداقل به مدت ۲ تا ۳ ساعت درون گیره‌های مخصوص یا زیر کش‌های استاندارد فیکس باقی بماند.

هزینه تعویض ال‌سی‌دی M51 به چه عواملی بستگی دارد؟

بخش عمده هزینه مربوط به نوع و اصالت پنل است. استفاده از ال‌سی‌دی‌های شرکتی اورجینال (Super AMOLED Plus) به دلیل کیفیت رنگ و مصرف بهینه باتری هزینه بالاتری نسبت به نمونه‌های کپی یا TFT دارد. همچنین اجرت تکنسین، نیاز به تعویض فریم میانی یا چسب‌کاری مجدد درب پشت از دیگر عوامل تاثیرگذار بر هزینه نهایی هستند.

از کجا بفهمیم فقط گلس شکسته یا کل ال‌سی‌دی نیاز به تعویض دارد؟

اگر تصویر کاملاً سالم است، هیچ لکه سیاه (جوهرپخش‌شدگی)، خطوط رنگی یا پرش نوری روی صفحه دیده نمی‌شود و تاچ دستگاه در تمام بخش‌ها به‌درستی کار می‌کند، فقط گلس رویی آسیب دیده و نیازی به تعویض کامل تاچ و ال‌سی‌دی نیست. اما در صورت سیاهی صفحه، کار نکردن تاچ یا وجود خطوط، باید کل مجموعه ال‌سی‌دی تعویض شود.
