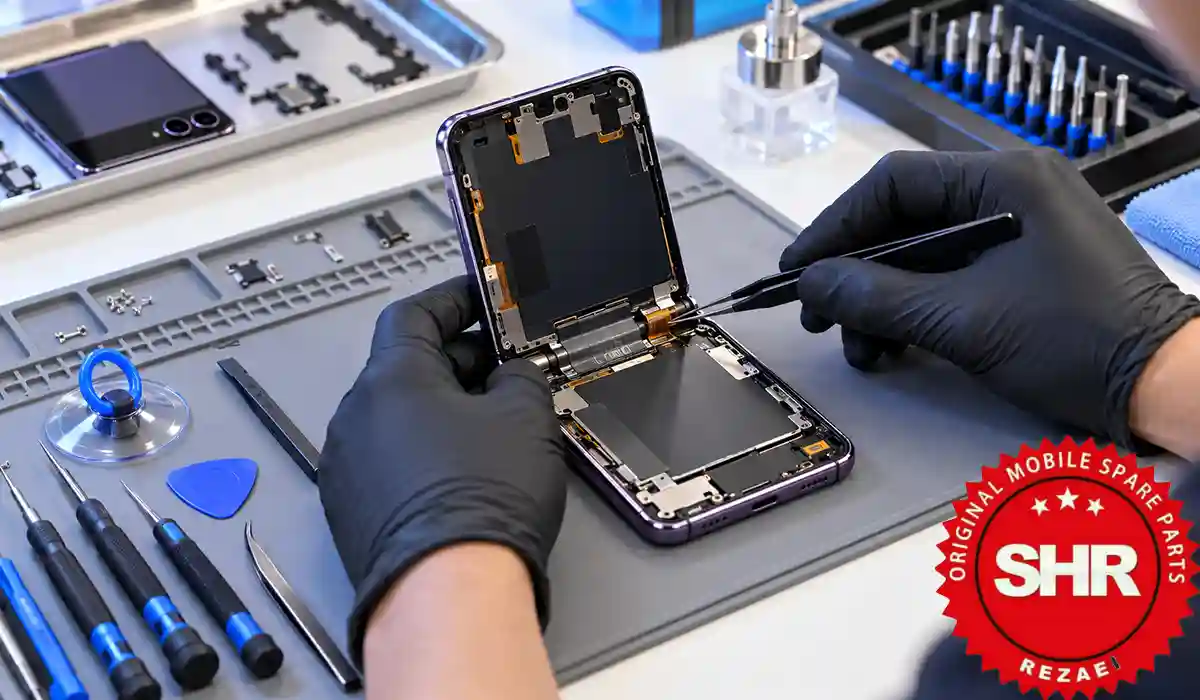

آموزش تعویض ال سی دی Z Flip6 سامسونگ از صفر تا صد

شکستن صفحه‌نمایش گوشی تاشویی مانند سامسونگ Galaxy Z Flip6 می‌تواند نگران‌کننده باشد؛ زیرا ساختار نمایشگر آن با گوشی‌های معمولی تفاوت دارد. این گوشی علاوه بر نمایشگر داخلی انعطاف‌پذیر، یک نمایشگر بیرونی مستقل دارد و تعمیر هرکدام به روش متفاوتی انجام می‌شود. به همین دلیل، شناخت ساختار دستگاه پیش از بازکردن آن ضروری است.

در این راهنما، تعویض ال سی دی گوشی Z Flip6 را از بررسی نشانه‌های خرابی و انتخاب قطعه مناسب تا بازکردن قاب، جداسازی اتصالات، نصب مجموعه نمایشگر و تست نهایی توضیح می‌دهیم. مراحل بر اساس راهنمای تعمیر سامسونگ تنظیم شده‌اند و نکات حساس مربوط به باتری، فلت‌ها و لولا نیز بررسی می‌شوند.

هشدار مهم: تعمیر نمایشگر داخلی Z Flip6 یک تعمیر تخصصی است. این آموزش برای آشنایی کامل با روند کار تهیه شده، اما جایگزین مهارت عملی، تجهیزات مناسب و تصاویر مرحله‌به‌مرحله دفترچه رسمی نیست. اگر تجربه تعمیر گوشی‌های تاشو ندارید، انجام مراحل حساس روی دستگاه شخصی می‌تواند باعث آسیب جبران‌ناپذیر شود.

تعویض ال سی دی گوشی Z Flip6 چیست و چه بخش‌هایی از نمایشگر را شامل می‌شود؟

سامسونگ گلکسی Z Flip6 دارای دو نمایشگر مجزا است. نمایشگر اصلی در قسمت داخلی گوشی قرار دارد و هنگام بازکردن دستگاه قابل استفاده است. این صفحه ۶.۷ اینچی از نوع Dynamic AMOLED 2X بوده و قابلیت خم‌شدن در امتداد لولا را دارد. نمایشگر دوم، صفحه ۳.۴ اینچی Super AMOLED است که روی بدنه بیرونی قرار گرفته و برای مشاهده اعلان‌ها، ساعت، ابزارک‌ها و برخی عملکردهای دیگر استفاده می‌شود.

اگرچه در بازار قطعات موبایل معمولاً به هر دو صفحه «ال سی دی» گفته می‌شود، فناوری آن‌ها LCD نیست و از پنل‌های AMOLED استفاده می‌کنند. این تفاوت از نظر نحوه ساخت و تعمیر اهمیت زیادی دارد.

در تعویض ال سی دی گوشی Z Flip6 ابتدا باید مشخص شود کدام صفحه آسیب دیده است. نمایشگر داخلی از نظر فلت‌ها، لایه‌های انعطاف‌پذیر و ارتباط با مجموعه لولا حساس‌تر است؛ درحالی‌که نمایشگر بیرونی به‌صورت یک قطعه مستقل روی بدنه نصب می‌شود.

در مدل تاشو سامسونگ، اصطلاح Screen Module به مجموعه اصلی نمایشگر و ساختار همراه آن اشاره دارد. در مقابل، Cover Screen همان صفحه بیرونی دستگاه است.

برای آشنایی با تفاوت ساختار پنل‌های نمایشگر و انواع قطعات جایگزین، می‌توانید دسته ال سی دی گوشی در فروشگاه SHR را بررسی کنید.

چه زمانی تعویض ال سی دی گوشی Z Flip6 ضروری است؟

هر مشکل تصویری به معنی خرابی قطعی پنل نیست. گاهی قطع‌شدن تصویر از آسیب فلت، شل‌شدن کانکتور، مشکلات مدار تغذیه یا ایراد نرم‌افزاری ناشی می‌شود. بنابراین قبل از خرید قطعه، باید علائم دستگاه بررسی شوند.

یکی از واضح‌ترین نشانه‌های خرابی، ایجاد خطوط عمودی سبز، صورتی یا سفید روی نمایشگر است. اگر این خطوط بعد از ضربه یا فشار ظاهر شده‌اند و دائماً باقی می‌مانند، احتمال آسیب به پنل وجود دارد.

سیاه‌شدن بخشی از تصویر، گسترش لکه‌های تیره، چشمک‌زدن نمایشگر و تغییر رنگ غیرعادی نیز می‌توانند نشانه آسیب سخت‌افزاری باشند. در گوشی‌های تاشو، خاموش‌شدن تصویر هنگام باز و بسته‌کردن دستگاه اهمیت بیشتری دارد؛ زیرا ممکن است ایراد به اتصالات مرتبط با ناحیه لولا مربوط باشد.

ازکارافتادن لمس هم لزوماً به معنی خرابی کامل پنل نیست. گاهی تصویر کاملاً طبیعی نمایش داده می‌شود، اما فرمان‌های لمسی اجرا نمی‌شوند. در چنین شرایطی باید عملکرد دیجیتایزر، کانکتورها و مدارهای مربوط بررسی شود.

زمانی تعویض ال سی دی گوشی Z Flip6 ضروری می‌شود که عیب‌یابی، خرابی غیرقابل‌ترمیم مجموعه نمایشگر را تأیید کند و تعمیر اتصالات یا رفع مشکل نرم‌افزاری نتیجه‌ای نداشته باشد.

اگر مشکل اصلی مربوط به عملکرد لمس است، آشنایی با ساختار تاچ گوشی سامسونگ به تشخیص بهتر قطعه معیوب کمک می‌کند.

تشخیص خرابی قبل از تعویض ال سی دی گوشی Z Flip6

اولین مرحله عیب‌یابی، بررسی وضعیت ظاهری گوشی است. دستگاه را از نظر شکستگی، آثار فشار، آسیب لولا، نفوذ مایعات و تغییر شکل فریم بررسی کنید. وجود هرکدام از این نشانه‌ها می‌تواند بر روش تعمیر اثر بگذارد.

اگر دستگاه روشن می‌شود، عملکرد هر دو نمایشگر را جداگانه آزمایش کنید. ابتدا صفحه بیرونی را فعال کنید و وضعیت تصویر را بررسی کنید. سپس گوشی را بدون اعمال فشار به لولا باز کنید و صفحه داخلی را بررسی کنید. اگر شکستگی شدید یا مقاومت غیرعادی در لولا وجود دارد، از باز و بسته‌کردن مکرر خودداری کنید.

در صورت امکان، روشنایی نمایشگر را تغییر دهید، یک تصویر روشن و تیره نمایش دهید و عملکرد لمس را در قسمت‌های مختلف آزمایش کنید. وجود ناحیه‌ای که لمس را دریافت نمی‌کند، می‌تواند به تشخیص خرابی کمک کند.

جدول زیر نشانه‌های متداول خرابی و اقدام مناسب برای بررسی اولیه را نشان می‌دهد.

نشانه خرابی	علت احتمالی	اقدام پیشنهادی
خطوط سبز یا صورتی روی صفحه داخلی	آسیب پنل AMOLED یا اتصالات آن	بررسی نمایشگر و تست تخصصی
تصویر سالم است اما لمس کار نمی‌کند	خرابی دیجیتایزر، کانکتور یا مدار لمس	اجرای تست لمس و بررسی اتصالات
تصویر هنگام تا شدن قطع می‌شود	مشکل فلت یا مجموعه نمایشگر	بررسی تخصصی اتصالات و لولا
صفحه بیرونی سیاه است اما داخلی کار می‌کند	خرابی Cover Screen یا اتصال آن	تست مستقل نمایشگر بیرونی
گوشی روشن نمی‌شود و تصویری ندارد	اختلال باتری، برد یا مدار تغذیه	بررسی مدار تغذیه قبل از تعویض نمایشگر
لکه سیاه بعد از ضربه ایجاد شده است	آسیب لایه‌های پنل	ارزیابی تعویض مجموعه نمایشگر
فقط محافظ داخلی حباب یا خط دارد	آسیب لایه محافظ	بررسی امکان تعویض محافظ

نکته: موارد جدول، علت‌های احتمالی هستند و به‌تنهایی تشخیص قطعی محسوب نمی‌شوند.

برای مثال، ممکن است نمایشگر بیرونی سالم باشد و صفحه داخلی تصویر نداشته باشد. این وضعیت احتمال خرابی صفحه داخلی را افزایش می‌دهد، اما بدون بررسی اتصالات نمی‌توان با اطمینان درباره علت تصمیم گرفت.

پیش از تعویض ال سی دی گوشی Z Flip6 باید از سلامت مدارهای مرتبط مطمئن شوید تا هزینه خرید قطعه جدید بی‌دلیل پرداخت نشود.

در صورت وجود اختلال لمسی، بررسی انواع تاچ گوشی و تفاوت آن با پنل تصویر نیز اهمیت دارد.

نکات ایمنی قبل از تعویض ال سی دی گوشی Z Flip6

پیش از شروع تعمیر، باید محیط کار و دستگاه را آماده کنید. گوشی‌های تاشو علاوه بر قطعات الکترونیکی حساس، دارای باتری‌های لیتیوم‌یونی و نمایشگر انعطاف‌پذیر هستند؛ بنابراین یک اشتباه کوچک هنگام بازکردن بدنه ممکن است خسارت زیادی ایجاد کند.

ابتدا از اطلاعات مهم دستگاه نسخه پشتیبان تهیه کنید. تعویض نمایشگر معمولاً به پاک‌کردن اطلاعات نیاز ندارد، اما آسیب احتمالی به برد یا بروز مشکل حین تعمیر می‌تواند دسترسی به داده‌ها را دشوار کند.

پس از تهیه نسخه پشتیبان، گوشی را از شارژر جدا کنید و کاملاً خاموش کنید. برای کاهش پیامدهای احتمالی آسیب باتری، سطح شارژ را پیش از تعمیر کاهش دهید. راهنمای رسمی سامسونگ بر خاموش‌بودن دستگاه، قطع منبع تغذیه و رعایت اصول ایمنی باتری تأکید دارد.

میز تعمیر باید تمیز، خشک، دارای نور کافی و مجهز به تجهیزات محافظت در برابر تخلیه الکتریسیته ساکن باشد. استفاده از دستبند ESD و سطح کار مناسب، احتمال آسیب به برد اصلی را کاهش می‌دهد.

اگر شیشه بیرونی شکسته است، از عینک محافظ و دستکش مقاوم در برابر بریدگی استفاده کنید. سامسونگ برای مدیریت شیشه شکسته، استفاده از محافظ اکریلیک مخصوص را در راهنمای تعمیر ذکر کرده است.

همچنین در صورت مشاهده تورم باتری، بوی غیرعادی، افزایش شدید دما یا نشانه‌های سوراخ‌شدن سلول، عملیات را متوقف کنید.

پیش از تعویض ال سی دی گوشی Z Flip6 به یاد داشته باشید که بازشدن دستگاه می‌تواند آب‌بندی اولیه آن را تغییر دهد. نصب دوباره چسب‌ها نیز تضمین نمی‌کند مقاومت اولیه در برابر آب کاملاً بازیابی شود.

درصورتی‌که مشکل گوشی به باتری مربوط است، پیش از اقدام به تعمیر صفحه، مشخصات باتری گوشی سامسونگ و وضعیت قطعه نصب‌شده را بررسی کنید.

ابزارهای لازم برای تعویض ال سی دی گوشی Z Flip6

برای تعمیر نمایشگر Galaxy Z Flip6 باید از تجهیزات استاندارد استفاده کنید. ابزار نامناسب می‌تواند باعث شکستگی قاب، پارگی فلت یا آسیب به برد اصلی شود.

ابزارها و قطعات موردنیاز عبارت‌اند از:

• پیچ‌گوشتی چهارسوی ظریف و مناسب پیچ‌های سامسونگ
• پیک پلاستیکی نازک مخصوص بازکردن قاب
• اسپاتول پلاستیکی برای جداسازی کانکتورها
• پنس ضدالکتریسیته ساکن با نوک مناسب
• ساکشن‌کاپ کوچک برای بلندکردن قاب و نمایشگر بیرونی
• کیسه گرمایی یا پد حرارتی کنترل‌شده مخصوص تعمیر موبایل
• پد تعمیرات ضدالکتریسیته ساکن
• دستبند ESD متصل به زمین مناسب
• عینک محافظ و دستکش مقاوم در برابر بریدگی
• محافظ اکریلیک مناسب برای شیشه شکسته
• سینی مخصوص نگهداری و تفکیک پیچ‌ها
• چسب‌های پیش‌برش‌خورده مخصوص قاب پشت و نمایشگر بیرونی
• مجموعه نمایشگر جایگزین سازگار با مدل دقیق گوشی
• دستمال بدون پرز و مواد تمیزکننده سازگار با قطعات
• منبع نور مناسب یا چراغ تعمیرات

بهتر است قطعه جایگزین، چسب‌های مربوط و ابزارها را قبل از بازکردن دستگاه آماده کنید. بازماندن گوشی برای مدت طولانی احتمال ورود گردوغبار، گم‌شدن پیچ‌ها و آسیب تصادفی به اتصالات را افزایش می‌دهد.

برای تعویض ال سی دی گوشی Z Flip6 داشتن قطعه سازگار به اندازه ابزار مناسب اهمیت دارد. پیش از تهیه تجهیزات می‌توانید مجموعه قطعات موبایل فروشگاه SHR را بررسی کنید.

انتخاب قطعه مناسب برای تعویض ال سی دی گوشی Z Flip6

انتخاب اشتباه نمایشگر جایگزین ممکن است باعث اتلاف هزینه یا ایجاد مشکلات جدید در دستگاه شود. برای جلوگیری از این مسئله باید چند مشخصه را هنگام خرید بررسی کنید.

مهم‌ترین عامل، مدل دقیق دستگاه است. Galaxy Z Flip6 با شناسه‌های مختلفی مانند SM-F741B و SM-F741U در بازار عرضه شده است. تفاوت منطقه عرضه و برخی قطعات داخلی می‌تواند در انتخاب مجموعه جایگزین اهمیت داشته باشد.

برای مشاهده مدل دستگاه، در صورت روشن‌بودن گوشی از مسیر Settings و سپس About phone استفاده کنید. در غیر این صورت، اطلاعات درج‌شده روی جعبه یا مدارک دستگاه را بررسی کنید.

موضوع دوم، تشخیص نمایشگر موردنیاز است. اگر فقط صفحه بیرونی آسیب دیده، معمولاً باید Cover Screen تهیه شود. اما برای صفحه داخلی، روش مستند سامسونگ به تعویض مجموعه Screen Module متکی است.

در بازار ممکن است نمایشگرها به‌صورت بافریم، بدون فریم، اصلی، بازشده از دستگاه یا جایگزین سازگار عرضه شوند. این عبارات همیشه استاندارد یکسانی ندارند و لازم است محتویات بسته دقیقاً بررسی شود.

در تعویض ال سی دی گوشی Z Flip6 خرید قطعه‌ای که همراه مجموعه مناسب فریم و ساختار نصب عرضه می‌شود، می‌تواند نیاز به جداسازی مستقیم پنل انعطاف‌پذیر را کاهش دهد. بااین‌حال، قطعه بافریم لزوماً شامل همه قطعات قابل‌انتقال مانند برد اصلی، باتری، دوربین و فلت‌های جانبی نیست.

برای بررسی تفاوت قطعات دارای فریم و مجموعه‌های نمایشگر، بخش فریم ال سی دی گوشی سامسونگ را در فروشگاه SHR جست‌وجو کنید و قبل از خرید، سازگاری قطعه را استعلام بگیرید.

مرحله اول تعویض ال سی دی گوشی Z Flip6؛ آماده‌سازی و خارج‌کردن خشاب سیم‌کارت

پس از آماده‌شدن ابزارها، تعمیر را با خاموش‌کردن کامل دستگاه و خارج‌کردن خشاب سیم‌کارت آغاز کنید. این مرحله ساده است، اما باید قبل از جداسازی قطعات داخلی انجام شود.

گام ۱: گوشی را از کابل شارژ جدا کنید. دکمه‌های لازم برای خاموش‌کردن دستگاه را فشار دهید و منتظر بمانید تا نمایشگر کاملاً خاموش شود.

گام ۲: سطح خارجی دستگاه را بررسی کنید. اگر در ناحیه لولا تغییر شکل، شکستگی شدید یا مقاومت غیرعادی وجود دارد، از فشار برای بازکردن گوشی خودداری کنید.

گام ۳: محل خشاب سیم‌کارت را شناسایی کنید. سوزن مخصوص را به‌آرامی وارد سوراخ صحیح خشاب کنید تا آزاد شود. از واردکردن سوزن به سوراخ میکروفن یا سایر منافذ دستگاه خودداری کنید.

گام ۴: خشاب را کاملاً خارج کنید و همراه سیم‌کارت در محلی امن قرار دهید.

اکنون دستگاه برای بازکردن قاب آماده است. در فرایند تعویض ال سی دی گوشی Z Flip6 باید از همین مرحله محل قطعات جداشده مشخص باشد تا هنگام مونتاژ اشتباهی رخ ندهد.

اگر در بررسی اولیه متوجه تورم یا آسیب باتری شده‌اید، تعمیر را ادامه ندهید. اطلاعات مربوط به باتری گوشی می‌تواند در شناخت قطعه مناسب مفید باشد، اما تعویض باتری آسیب‌دیده باید توسط متخصص انجام شود.

مرحله دوم تعویض ال سی دی گوشی Z Flip6؛ بازکردن قاب پشتی

قاب پشتی Z Flip6 با چسب مخصوص به بدنه متصل شده است. برای جداسازی آن باید چسب با گرمای کنترل‌شده نرم شود.

گام ۱: نرم‌کردن چسب قاب

سامسونگ در راهنمای رسمی، استفاده از کیسه گرمایی مخصوص با دمای کاربردی حدود ۵۵ تا ۶۵ درجه سانتی‌گراد را شرح داده است. در این روش، کیسه گرمایی به مدت سه دقیقه روی ناحیه موردنظر قرار می‌گیرد.

این محدوده، دمای ابزار گرم‌کن است و نباید آن را با دمای قابل‌تنظیم هیتر هوای گرم یکسان در نظر گرفت. حرارت‌دهی مستقیم و نامحدود ممکن است به باتری، چسب‌های داخلی و قطعات نمایشگر آسیب برساند.

گام ۲: ایجاد شکاف اولیه

پس از نرم‌شدن چسب، ساکشن‌کاپ را مطابق تصویر مرجع سامسونگ روی ناحیه تعیین‌شده قاب قرار دهید. با کشش ملایم، شکاف کوچکی ایجاد کنید.

گام 3: چسب

پیک پلاستیکی را وارد شکاف کنید و به‌آرامی در امتداد لبه حرکت دهید. در راهنمای رسمی، حداکثر عمق ورود پیک هنگام جداسازی قاب پشت ۳ میلی‌متر ذکر شده است.

از فروبردن بیشتر ابزار خودداری کنید؛ زیرا قطعات و فلت‌های حساسی در نزدیکی لبه‌های بدنه قرار دارند.

گام ۴: برداشتن قاب

پس از آزادشدن چسب اطراف، قاب را به‌آرامی بردارید. اگر بخشی از قاب مقاومت دارد، با فشار آن را جدا نکنید و مطابق دستورالعمل، چسب آن ناحیه را دوباره نرم کنید.

در این مرحله از تعویض ال سی دی گوشی Z Flip6 باید مطمئن شوید لبه‌های بدنه دچار خمیدگی یا شکستگی نشده‌اند. سلامت فریم ال سی دی گوشی برای نصب صحیح قطعات و جلوگیری از ایجاد فاصله میان بدنه و قاب اهمیت دارد.

مرحله سوم تعویض ال سی دی گوشی Z Flip6؛ جداکردن نمایشگر بیرونی

نمایشگر بیرونی یا Cover Screen یکی از قطعاتی است که در مسیر تعمیر مجموعه نمایشگر داخلی باید جدا شود.

اگر فقط نمایشگر بیرونی گوشی خراب شده است، همین بخش و مراحل نصب، تست و آب‌بندی مرتبط با آن برای مسیر تعمیر شما اهمیت دارند و لازم نیست تمام قطعات داخلی را بی‌دلیل خارج کنید.

گام ۱: آماده‌سازی نمایشگر بیرونی

ابتدا وضعیت شکستگی صفحه را بررسی کنید. اگر شیشه خرد شده است، پیش از استفاده از ساکشن، محافظ ایمنی مناسب روی آن قرار دهید تا خرده‌شیشه‌ها پراکنده نشوند.

گام ۲: گرم‌کردن چسب نمایشگر

با استفاده از کیسه گرمایی استاندارد و طبق شرایط تعیین‌شده در راهنمای سامسونگ، چسب اطراف نمایشگر را نرم کنید. از حرارت مستقیم و بیش‌ازحد پرهیز کنید.

گام ۳: آزادکردن لبه‌ها

ساکشن‌کاپ را در محل تعیین‌شده قرار دهید و شکاف کوچکی ایجاد کنید. پیک پلاستیکی را با حرکت کنترل‌شده در امتداد لبه‌ها حرکت دهید.

طبق راهنمای سامسونگ، عمق ورود پیک برای این قسمت باید حدود ۱ تا ۲ میلی‌متر باشد. افزایش عمق ورود ابزار می‌تواند به کابل نمایشگر یا قطعات زیر آن آسیب بزند.

گام ۴: جداکردن اتصال نمایشگر

بعد از آزادشدن چسب، صفحه بیرونی را ناگهان بلند نکنید. نمایشگر هنوز از طریق کابل انعطاف‌پذیر FPCB به دستگاه متصل است.

صفحه را فقط به‌اندازه لازم و در جهتی که کابل تحت کشش قرار نگیرد بلند کنید. سپس پوشش محافظ کانکتور نمایشگر را مطابق راهنمای تصویری بردارید و کانکتور را با ابزار مناسب آزاد کنید.

گام ۵: خارج‌کردن نمایشگر

پس از قطع اتصال، نمایشگر بیرونی را بردارید و در محل ایمن قرار دهید.

اگر هدف فقط تعمیر صفحه بیرونی بوده، در مرحله نصب باید چسب جدید مخصوص Cover Screen را استفاده کنید، کانکتور را درست جا بزنید و فاصله میان نمایشگر و فریم را بررسی کنید.

در تعویض ال سی دی گوشی Z Flip6 نباید فلت صفحه بیرونی تحت فشار یا کشش قرار بگیرد. هنگام خرید ال سی دی گوشی سامسونگ نیز باید داخلی یا بیرونی بودن قطعه به‌طور دقیق مشخص شود.

مرحله چهارم تعویض ال سی دی گوشی Z Flip6؛ قطع اتصالات و خارج‌کردن قطعات داخلی

پس از جداشدن قاب پشت و نمایشگر بیرونی، نوبت دسترسی به مجموعه اتصالات، ماژول شارژ و برد اصلی است.

این مرحله به دقت بالایی نیاز دارد؛ زیرا گوشی دارای دو باتری، کابل‌های انعطاف‌پذیر متعدد و قطعات نصب‌شده در دو نیمه بدنه است.

گام ۱: جداسازی صفحه فلزی پایین

طبق راهنمای سامسونگ، ابتدا دو پیچ مشکی صفحه فلزی پایین و چهار پیچ مربوط به مجموعه اسپیکر پایین بررسی و باز می‌شوند. پیچ‌های مجموعه اسپیکر از رنگ‌ها و موقعیت‌های متفاوتی برخوردارند.

قبل از بازکردن پیچ‌ها، از موقعیت آن‌ها عکس بگیرید و پس از خارج‌کردن، هر پیچ را در خانه مشخصی از سینی تعمیر قرار دهید.

سپس صفحه فلزی پایین را با پنس مناسب و بدون فشار به قطعات مجاور بلند کنید.

گام ۲: قطع اتصال باتری فرعی

پس از دسترسی به کانکتور، اتصال باتری فرعی را مطابق راهنمای رسمی قطع کنید. هنگام کار با کانکتور، ابزار را به زیر لبه صحیح اتصال ببرید و از کشیدن کابل یا اهرم‌کردن روی سوکت برد خودداری کنید.

گام ۳: جداسازی ماژول شارژ بی‌سیم و اسپیکر

در ادامه، مجموعه شارژ بی‌سیم و اسپیکر پایین مطابق ترتیب مشخص‌شده در راهنمای سامسونگ آزاد می‌شود.

هنگام بلندکردن این مجموعه، فلت‌ها و اتصالات اطراف را بررسی کنید. قطعه‌ای که هنوز به کابل متصل است نباید با نیرو از بدنه جدا شود.

گام ۴: جداکردن اتصالات ماژول شارژ

کانکتورهای FPCB مرتبط با ماژول شارژ را طبق دستورالعمل جدا کنید. سپس پیچ‌های مشخص‌شده پورت شارژ را باز کنید و ماژول شارژ و میکروفن را خارج کنید.

برای جلوگیری از آسیب، هنگام آزادکردن کانکتورها به بدنه سوکت فشار جانبی وارد نکنید.

گام ۵: دسترسی به برد اصلی

برای جداسازی برد اصلی، ابتدا باید مطابق بخش Main Board راهنمای سامسونگ به اتصالات بالایی دسترسی پیدا کنید.

پس از برداشتن پوشش‌ها و پیچ‌های مربوط، اتصال باتری اصلی و کانکتورهای تعیین‌شده باید آزاد شوند. همچنین کابل‌های مربوط به دوربین، فلت‌های ارتباطی و سایر اتصالات متصل به برد باید طبق ترتیب دفترچه جدا شوند.

در برخی نسخه‌های مخصوص بازار آمریکا، آنتن mmWave و اتصال مربوط به آن نیز وجود دارد؛ بنابراین نباید چیدمان تمام نسخه‌های دستگاه را یکسان فرض کنید.

گام ۶: خارج‌کردن برد اصلی

بعد از اطمینان از جداشدن تمام اتصالات، برد اصلی را از محل مشخص‌شده به‌آرامی بلند کنید. اگر برد به‌راحتی آزاد نمی‌شود، احتمالاً پیچ، کانکتور یا پوشش دیگری هنوز متصل است.

هرگز برای خارج‌کردن برد از نیروی زیاد استفاده نکنید.

گام ۷: جداسازی دوربین جلو

در مرحله بعد، مجموعه دوربین جلو مطابق دستورالعمل اختصاصی آن جدا می‌شود. هنگام آزادکردن کانکتور و خارج‌کردن دوربین، از تماس ابزار با سطح لنز و آسیب به کابل ظریف آن جلوگیری کنید.

در مسیر تعویض ال سی دی گوشی Z Flip6 رعایت ترتیب جداسازی قطعات بسیار مهم است. جزئیات تصویری این مرحله در بخش‌های Charging Port and Microphone، Main Board و Front Camera راهنمای سامسونگ آمده است.

اگر در حین بازکردن دستگاه متوجه آسیب یا تورم باتری شدید، فرایند را متوقف کنید. برای بررسی مشخصات قطعات مرتبط می‌توانید دسته باتری گوشی سامسونگ را مشاهده کنید.

مرحله پنجم تعویض ال سی دی گوشی Z Flip6؛ جایگزینی ماژول نمایشگر داخلی

بعد از خارج‌کردن قطعات تعیین‌شده، می‌توان مجموعه نمایشگر داخلی را برای جایگزینی آماده کرد.

نکته مهم این است که سامسونگ در راهنمای تعمیر Galaxy Z Flip6 مسیر تعویض مجموعه Screen Module را توضیح می‌دهد. این روش با کندن مستقیم پنل انعطاف‌پذیر AMOLED از روی فریم و لولا متفاوت است.

در واقع، هدف این مرحله جایگزینی مجموعه آسیب‌دیده با یک مجموعه سالم و سازگار و انتقال قطعاتی است که طبق دستورالعمل باید مجدداً استفاده شوند.

گام ۱: بررسی قطعات جداشده

مطمئن شوید خشاب سیم‌کارت، قاب پشت، صفحه بیرونی، ماژول شارژ و میکروفن، برد اصلی و دوربین جلو مطابق راهنما جدا شده‌اند.

در نسخه‌های آمریکایی مجهز به آنتن 5G mmWave، باید دستورالعمل اختصاصی آزادکردن مجموعه آنتن نیز اجرا شود.

گام ۲: بررسی مجموعه جایگزین

ماژول جدید را از نظر مشخصات مدل، سالم‌بودن سطح نمایشگر، وضعیت لولا، فریم و اتصالات بررسی کنید.

اگر قطعه دارای پوشش محافظ حمل‌ونقل است، آن را تا زمانی که دستورالعمل نصب اجازه می‌دهد در جای خود نگه دارید.

گام ۳: مقایسه مجموعه سالم و معیوب

محل قرارگیری پیچ‌ها، کابل‌ها، قطعات جانبی و نقاط اتصال را بررسی کنید. اگر تفاوت غیرمنتظره‌ای در ساختار مشاهده می‌شود، نصب را ادامه ندهید تا شماره قطعه و سازگاری آن مشخص شود.

گام ۴: آماده‌سازی انتقال قطعات

قطعات سالمی که باید از مجموعه قبلی به جدید منتقل شوند، طبق دستورالعمل اختصاصی هر قطعه آماده کنید.

در این مرحله نباید بدون تجهیزات تخصصی اقدام به جداکردن مستقل پنل داخلی از لولا، بریدن چسب زیر صفحه منعطف یا کشیدن کابل‌های متصل به ناحیه تاشو کنید.

در تعویض ال سی دی گوشی Z Flip6، استفاده از مجموعه نمایشگر سازگار باعث می‌شود مسیر تعمیر با ساختار مستند سامسونگ هماهنگ باشد. برای بررسی قطعات نمایشگر می‌توانید دسته ال سی دی گوشی را مشاهده کنید و پیش از خرید، محتویات دقیق مجموعه را از فروشنده بپرسید.

مرحله ششم تعویض ال سی دی گوشی Z Flip6؛ مونتاژ و نصب قطعات

پس از آماده‌شدن مجموعه جدید، باید قطعات جداشده را به ترتیب مشخص‌شده در راهنمای سامسونگ نصب کنید.

گام ۱: نصب قطعات اختصاصی نسخه دستگاه

اگر گوشی دارای مجموعه آنتن mmWave است، ابتدا مراحل نصب آنتن و براکت جدید را طبق بخش Screen Module انجام دهید. سامسونگ تأکید می‌کند در صورت آسیب‌دیدن براکت هنگام جداسازی، باید قطعه جایگزین نصب شود.

گام ۲: نصب دوربین جلو و برد اصلی

دوربین جلو را در محل صحیح قرار دهید و اتصال آن را بررسی کنید.

سپس برد اصلی را بدون قرارگرفتن کابل‌ها زیر آن در جای مناسب نصب کنید. کانکتورهای مرتبط باید در راستای صحیح قرار بگیرند و با فشار کنترل‌شده جا بیفتند.

هنگام نصب برد، فلت‌ها را نکشید و پیچ‌ها را با یکدیگر جابه‌جا نکنید.

گام ۳: نصب اتصالات شارژ

ماژول شارژ و میکروفن را نصب کنید. کانکتورهای ارتباطی، اسپیکر و قطعات شارژ بی‌سیم باید مطابق ترتیب مونتاژ راهنما در محل خود قرار گیرند.

گام ۴: اتصال باتری‌ها

اتصالات باتری اصلی و فرعی را در مرحله تعیین‌شده در دفترچه وصل کنید. پیش از اتصال، سوکت‌ها را از نظر شکستگی، خم‌شدن پین‌ها و وجود جسم خارجی بررسی کنید.

گام ۵: نصب نمایشگر بیرونی

چسب قدیمی نمایشگر بیرونی را مطابق دستورالعمل تمیز کنید. سپس چسب جدید و مخصوص قطعه را در محل درست نصب کنید.

کانکتور FPCB نمایشگر بیرونی را وصل کنید، پوشش محافظ آن را قرار دهید و نمایشگر را روی فریم بنشانید. لبه‌ها باید به‌صورت یکنواخت در جای خود قرار بگیرند.

در راهنمای بررسی‌شده، چسب نمایشگر بیرونی با کد GH02-25963A معرفی شده است. پیش از سفارش، شماره فنی را با نسخه دستگاه و قطعه موردنظر تطبیق دهید.

گام ۶: نصب قاب پشت

پس از تکمیل اتصالات و بررسی نهایی، قاب پشت را با چسب جدید نصب کنید. کد GH81-26116A نیز برای چسب قاب پشت در نسخه بررسی‌شده راهنمای تعمیر درج شده است.

پس از نصب، درزهای قاب را بررسی کنید. وجود فاصله غیرعادی می‌تواند نشان‌دهنده نصب نادرست چسب، گیرکردن قطعه داخلی یا تغییر شکل بدنه باشد.

در پایان تعویض ال سی دی گوشی Z Flip6، تمام پیچ‌ها باید در جای اصلی خود قرار گرفته باشند و هیچ قطعه یا پیچ آزادی داخل دستگاه باقی نمانده باشد.

سلامت فریم ال سی دی گوشی سامسونگ در این مرحله اهمیت زیادی دارد؛ زیرا کج‌بودن فریم یا قرارگیری نادرست قطعات می‌تواند به نمایشگر جدید فشار وارد کند.

مرحله هفتم تعویض ال سی دی گوشی Z Flip6؛ تست و کالیبراسیون نمایشگر جدید

پس از مونتاژ، گوشی را روشن کنید و عملکرد دستگاه را بررسی کنید. روشن‌شدن نمایشگر به‌تنهایی به معنی موفقیت کامل تعمیر نیست.

تست کیفیت تصویر

ابتدا نمایشگر داخلی را باز کنید و وضعیت تصویر را بررسی کنید. رنگ‌ها باید طبیعی باشند و خطوط غیرعادی، لکه تیره، چشمک‌زدن یا ناحیه خاموش دیده نشود.

روشنایی تصویر را تغییر دهید و یک تصویر سفید، خاکستری و مشکی نمایش دهید تا ایرادهای احتمالی بهتر مشخص شوند.

تست عملکرد لمس

قسمت‌های مختلف صفحه را با حرکات معمول لمس بررسی کنید. تایپ روی صفحه‌کلید، کشیدن انگشت در امتداد صفحه و بازکردن برنامه‌ها می‌تواند به شناسایی نواحی فاقد پاسخ لمسی کمک کند.

به ناحیه خم‌شونده فشار نقطه‌ای وارد نکنید و از ابزار سخت برای تست لمس استفاده نکنید.

تست حالت باز و بسته

در صورتی که لولا سالم است و حرکت آن طبیعی انجام می‌شود، عملکرد نمایشگر را هنگام تغییر حالت گوشی بررسی کنید.

اگر تصویر در یک زاویه خاص قطع می‌شود، صدای مکانیکی غیرعادی شنیده می‌شود یا مقاومت لولا تغییر کرده است، تست را متوقف کنید و نصب مجموعه را مجدداً بررسی کنید.

تست نمایشگر بیرونی و قطعات جانبی

صفحه بیرونی، دوربین‌ها، اسپیکر، میکروفن، حسگر اثر انگشت، شارژ سیمی و بی‌سیم و اتصال شبکه را آزمایش کنید.

اجرای عیب‌یابی سامسونگ

در گوشی‌هایی که برنامه Samsung Members و قابلیت مربوط در دسترس است، می‌توانید از مسیر زیر استفاده کنید:

Samsung Members → Support → Phone diagnostics → Test all

در پایان تعویض ال سی دی گوشی Z Flip6، در صورت نیاز به کالیبراسیون دیجیتال Hall Sensor یا پنل لمس، باید از روش و ابزار پشتیبانی‌شده برای همان نسخه دستگاه استفاده شود. همه امکانات Self Repair Assistant لزوماً در تمام مناطق در دسترس نیستند.

برای شناخت قطعات مرتبط با عملکرد لمس، می‌توانید بخش تاچ گوشی سامسونگ را بررسی کنید.

اشتباهات رایج هنگام تعمیر نمایشگر تاشوی سامسونگ

یکی از اشتباهات رایج، استفاده از حرارت بیش‌ازحد برای جداکردن قاب و نمایشگر است. چسب‌های دستگاه باید با روش کنترل‌شده نرم شوند. استفاده از هیتر با دمای بالا یا نگه‌داشتن طولانی آن روی یک ناحیه می‌تواند باعث تغییر شکل قطعات و آسیب به باتری شود.

اشتباه دوم، ورود بیش‌ازحد پیک به بدنه است. در تعمیر Z Flip6 فاصله میان لبه قطعات و کابل‌های داخلی بسیار کم است. ورود عمیق ابزار ممکن است فلت یا کانکتور را قطع کند.

فشار مستقیم به صفحه داخلی نیز خطرناک است. نمایشگر منعطف برخلاف شیشه محافظ گوشی‌های معمولی، به فشار نقطه‌ای حساسیت بیشتری دارد و حتی ممکن است بدون شکستگی ظاهری دچار آسیب شود.

از دیگر اشتباهات مهم، جابه‌جایی پیچ‌ها است. پیچ‌های مختلف ممکن است اندازه یا طول متفاوتی داشته باشند و استفاده از پیچ نامناسب می‌تواند به قطعات زیرین آسیب برساند.

همچنین برخی تعمیرکاران قبل از تست عملکرد نمایشگر، چسب نهایی قاب را نصب می‌کنند. این کار در صورت مشاهده ایراد، بازکردن مجدد دستگاه را ضروری می‌کند.

بهتر است عملکرد تصویر و لمس در نقطه مناسب فرایند مونتاژ و با رعایت کامل ایمنی بررسی شود.

آسیب به دیجیتایزر ممکن است باعث ازکارافتادن بخشی از تاچ گوشی شود؛ بنابراین استفاده از ابزار نرم و جلوگیری از فشار اضافی اهمیت زیادی دارد.

نکات مهم درباره لولا، فلت و صفحه تاشو

لولای Galaxy Z Flip6 یکی از مهم‌ترین اجزای ساختار گوشی است. این قطعه امکان باز و بسته‌شدن دستگاه را فراهم می‌کند و باید هم‌زمان از حرکت صحیح مجموعه نمایشگر پشتیبانی کند.

در اطراف ناحیه خم‌شونده، قطعات انعطاف‌پذیر و اتصالات حساسی قرار دارند. کشیدن یا خم‌کردن غیرعادی این قسمت‌ها ممکن است باعث قطع تصویر یا آسیب دائمی شود.

هنگام تعمیر، باید از ورود گردوغبار، براده فلزی یا خرده‌شیشه به ناحیه لولا جلوگیری شود. وجود جسم خارجی در مسیر حرکت می‌تواند به نمایشگر فشار وارد کند.

اگر گوشی هنگام بازشدن به‌صورت نامتقارن حرکت می‌کند، کامل باز نمی‌شود یا صدای غیرعادی ایجاد می‌کند، نباید برای صاف‌کردن آن فشار وارد کرد.

همچنین خاموش‌شدن صفحه هنگام خم‌کردن گوشی همیشه به معنی خرابی خود لولا نیست. ممکن است مجموعه نمایشگر، فلت‌های ارتباطی یا اتصالات داخلی مشکل داشته باشند.

در زمان نصب قطعه جدید، هم‌راستایی مجموعه نمایشگر و فریم ال سی دی گوشی باید بررسی شود. قرارگیری نامناسب فریم می‌تواند به صفحه‌نمایش و لولا فشار اضافی وارد کند.

هزینه تعمیر صفحه نمایش Galaxy Z Flip6 به چه عواملی بستگی دارد؟

هزینه تعمیر نمایشگر Z Flip6 به نوع خرابی و قطعه موردنیاز بستگی دارد. تعویض نمایشگر بیرونی معمولاً مسیر ساده‌تری نسبت به تعویض مجموعه نمایشگر داخلی دارد، اما هزینه نهایی باید با توجه به قیمت روز قطعه و اجرت تعمیر مشخص شود.

کیفیت قطعه جایگزین نیز اهمیت زیادی دارد. قطعه اصلی نو، قطعه اصلی بازشده از دستگاه و نمونه‌های جایگزین بازار ممکن است قیمت، شرایط ضمانت و کیفیت متفاوتی داشته باشند.

عامل مؤثر بر هزینه	تأثیر بر قیمت نهایی
نمایشگر داخلی یا بیرونی	نوع قطعه و پیچیدگی تعمیر متفاوت است
کیفیت و اصالت قطعه	قیمت و شرایط ضمانت تغییر می‌کند
مجموعه بافریم یا بدون فریم	حجم انتقال قطعات و اقلام همراه متفاوت است
سلامت لولا و فلت‌ها	خرابی جانبی ممکن است هزینه را افزایش دهد
اجرت تعمیرکار	به مهارت، تجهیزات و خدمات مرکز بستگی دارد
چسب‌ها و قطعات جانبی	ممکن است هزینه جداگانه داشته باشند

بهتر است پیش از تعمیر، قیمت قطعه و اجرت نصب به‌صورت جداگانه استعلام شود. همچنین باید مشخص شود که هزینه اعلام‌شده شامل چسب‌های جدید، تست و کالیبراسیون هست یا خیر.

برای بررسی قیمت‌های موجود و مقایسه قطعات، می‌توانید محصولات دسته ال سی دی گوشی سامسونگ در فروشگاه SHR را مشاهده کنید. سازگاری با Z Flip6 باید پیش از سفارش تأیید شود.

تفاوت تعویض محافظ صفحه با تعمیر نمایشگر اصلی

یکی از مواردی که باعث اشتباه در تشخیص خرابی Z Flip6 می‌شود، آسیب به محافظ صفحه داخلی است.

نمایشگر اصلی این گوشی دارای ساختار انعطاف‌پذیر و لایه محافظ مخصوص است. این محافظ با پنل AMOLED یکسان نیست و آسیب به آن همیشه به معنی خرابی مجموعه نمایشگر نیست.

اگر روی محافظ داخلی خط افتاده یا حباب ایجاد شده است، ابتدا باید مشخص شود مشکل فقط به محافظ مربوط است یا لایه‌های زیرین نیز آسیب دیده‌اند.

در بعضی موارد، تعویض محافظ می‌تواند مشکل ظاهری را برطرف کند؛ اما اگر خطوط رنگی، لکه سیاه یا اختلال تصویر وجود دارد، احتمال آسیب عمیق‌تر بیشتر است.

نکته مهم این است که محافظ نمایشگر تاشو نباید مانند گلس معمولی گوشی با ناخن یا ابزار نوک‌تیز جدا شود. سامسونگ برای این قطعه دستورالعمل و شرایط خدمات خاصی دارد.

اگر درباره نوع خرابی مطمئن نیستید، پیش از سفارش ال سی دی گوشی از مرکز تخصصی بخواهید سلامت پنل اصلی را بررسی کند.

چه زمانی تعمیر گوشی را به متخصص بسپاریم؟

هرچند آشنایی با مراحل تعمیر به شناخت بهتر دستگاه کمک می‌کند، بعضی شرایط به تجهیزات و تجربه تخصصی نیاز دارند.

اگر نمایشگر داخلی دچار شکستگی گسترده شده، لولا آسیب دیده یا فلت‌های نزدیک ناحیه تا قطع شده‌اند، بهتر است دستگاه توسط تعمیرکار باتجربه در گوشی‌های تاشو بررسی شود.

همچنین در صورت مشاهده باتری متورم، آثار نفوذ مایعات، آسیب برد اصلی یا اتصالات سوخته، ادامه تعمیر بدون دانش تخصصی می‌تواند خطرناک باشد.

نبود ابزار مناسب یا دسترسی‌نداشتن به قطعه سازگار نیز دلیل مهمی برای سپردن تعمیر به متخصص است.

اگر دستگاه به کالیبراسیون خاصی نیاز داشته باشد که ابزار آن در دسترس نباشد، ممکن است با وجود نصب صحیح قطعه، بخشی از عملکرد دستگاه ناقص باقی بماند.

در چنین شرایطی، انتخاب تعمیرکار متخصص و استفاده از قطعات موبایل با مشخصات و سازگاری تأییدشده، اهمیت زیادی در کیفیت نهایی تعمیر دارد.

سؤالات متداول درباره تعمیر صفحه نمایش Z Flip6

آیا می‌توان صفحه داخلی Z Flip6 را در خانه تعویض کرد؟

از نظر فنی انجام بعضی مراحل با ابزار مناسب امکان‌پذیر است؛ اما تعویض مجموعه نمایشگر داخلی تعمیر ساده‌ای نیست. برای فرد بدون تجربه، خطر آسیب به فلت‌ها، لولا، باتری و سایر قطعات زیاد است. توصیه می‌شود این تعمیر را متخصص گوشی‌های تاشو انجام دهد.

آیا نمایشگر داخلی و بیرونی Z Flip6 یک قطعه هستند؟

خیر. نمایشگر داخلی یک پنل انعطاف‌پذیر ۶.۷ اینچی است و نمایشگر بیرونی یک پنل مستقل ۳.۴ اینچی محسوب می‌شود. خرابی هرکدام باید جداگانه تشخیص داده شود.

آیا برای تعویض صفحه نمایش حتماً باید لولا باز شود؟

خیر، نه در تمام روش‌ها. در روش رسمی تعویض Screen Module، مجموعه نمایشگر جایگزین می‌شود و نیازی نیست کاربر پنل منعطف را به‌صورت مستقل از لولا جدا کند. روش‌های تخصصی دیگر ممکن است مراحل متفاوتی داشته باشند.

آیا حسگر اثر انگشت بعد از تعویض نمایشگر نیاز به بررسی دارد؟

بله. حسگر اثر انگشت در دکمه کناری قرار دارد و عملکرد آن باید پس از مونتاژ بررسی شود. در صورت جداسازی مجموعه حسگر یا اتصالات آن، تست کامل اهمیت بیشتری دارد.

اگر صفحه داخلی سیاه باشد اما صفحه بیرونی کار کند، حتماً نمایشگر داخلی سوخته است؟

خیر. این وضعیت ممکن است به خرابی پنل داخلی، فلت، کانکتور یا مدار مرتبط مربوط باشد. قبل از تعویض باید عیب‌یابی انجام شود.

آیا اطلاعات گوشی بعد از تعویض نمایشگر پاک می‌شود؟

در حالت عادی، تعویض نمایشگر نیازی به پاک‌کردن حافظه ندارد. بااین‌حال، قبل از تعمیر بهتر است از اطلاعات مهم نسخه پشتیبان تهیه کنید.

آیا مقاومت گوشی در برابر آب پس از تعمیر حفظ می‌شود؟

نمی‌توان حفظ کامل مقاومت اولیه را تضمین کرد. نصب چسب‌های جدید و رعایت روش مونتاژ برای آب‌بندی ضروری است، اما به معنی بازگشت قطعی سطح مقاومت کارخانه‌ای نیست.

آیا محافظ صفحه داخلی قابل تعویض است؟

در بعضی شرایط بله، اما تعویض محافظ داخلی گوشی تاشو باید با روش و تجهیزات مناسب انجام شود. جداکردن خودسرانه آن می‌تواند به نمایشگر آسیب بزند.

آیا نمایشگر Z Flip5 روی Z Flip6 نصب می‌شود؟

نباید سازگاری این دو مدل را صرفاً به دلیل شباهت ظاهری فرض کرد. پیش از خرید باید شماره فنی قطعه، کانکتورها، ابعاد، طراحی فریم و سازگاری اعلام‌شده توسط سازنده یا تأمین‌کننده بررسی شود.

اگر بعد از تعمیر گوشی روشن نشود، مشکل از کجاست؟

ابتدا باید اتصالات باتری، کانکتورهای مرتبط، وضعیت برد و مراحل مونتاژ بررسی شوند. روشن‌نشدن دستگاه لزوماً به معنی خرابی نمایشگر جدید نیست. برای جلوگیری از آسیب بیشتر، عیب‌یابی باید با تجهیزات مناسب انجام شود.

درصورتی‌که هنگام تعمیر نشانه‌هایی از اختلال تغذیه مشاهده شده است، مشخصات باتری گوشی و وضعیت قطعات مرتبط باید توسط تعمیرکار بررسی شود.

جمع‌بندی و راهنمای تهیه قطعات مطمئن از SHR

تعمیر نمایشگر Samsung Galaxy Z Flip6 به دلیل طراحی تاشو، ساختار منعطف پنل داخلی و حساسیت قطعات اطراف لولا، به دقت بیشتری نسبت به بسیاری از گوشی‌های معمولی نیاز دارد.

برای انجام صحیح این تعمیر، ابتدا باید نوع خرابی مشخص شود. پس از آن، انتخاب قطعه سازگار، آماده‌سازی ابزار، رعایت ایمنی باتری، بازکردن اصولی دستگاه، انتقال قطعات به مجموعه جایگزین و انجام تست نهایی اهمیت دارد.

نمایشگر داخلی و بیرونی Z Flip6 مسیر تعمیر یکسانی ندارند. به همین دلیل، استفاده از دستورالعمل رسمی سامسونگ و بررسی مدل دقیق دستگاه پیش از خرید قطعه ضروری است.

اگر برای تعمیر گوشی خود به نمایشگر، فریم، باتری، فلت یا سایر لوازم نیاز دارید، می‌توانید مجموعه قطعات موبایل فروشگاه SHR را بررسی کنید و پیش از ثبت سفارش، درباره موجودی و سازگاری قطعه با Galaxy Z Flip6 استعلام بگیرید.
