راهنمای عیب‌یابی، تست و تعویض قطعات SMD موبایل؛ راهکارهای تخصصی تعمیرات برد

قطعات SMD موبایل چیست و چرا در برد گوشی اهمیت دارند؟

تکنولوژی نصب سطحی یا همان قطعات SMD موبایل، پایه‌های اصلی بردهای الکترونیکی تلفن همراه هستند. این المان‌های مینیاتوری به جای رد شدن از سوراخ برد، مستقیماً روی پدهای مسی لحیم می‌شوند و فضای کمتری اشغال می‌کنند. سلامت قطعات smd موبایل تضمین‌کننده عملکرد پایدار مسیرهای تغذیه، تصویر و پردازش است. آسیب به کوچک‌ترین المان می‌تواند گوشی را کاملاً خاموش کند یا باعث ریستارت‌های مداوم شود.

رایج‌ترین علائم خرابی قطعات SMD موبایل در مدار شارژ و تغذیه

هنگامی که مدار تغذیه مختل می‌شود، اولین نشانه‌ها با عدم روشن شدن یا تخلیه غیرعادی شارژ ظاهر می‌شوند. سوختن خازن‌های مسیر باتری در میان قطعات smd موبایل باعث ایجاد اتصال کوتاه و جریان‌کشی پیش از پاور خواهد شد. بررسی سلامت لاین ولتاژ و باز کردن انواع قطعات موبایل نیازمند جداسازی اصولی اتصالات و تست پایداری است تا از آسیب زنجیره‌ای به آی‌سی‌های مرکزی روی مادربورد جلوگیری گردد.

تخلیه سریع و کاذب انرژی بر اثر اتصالی قطعات SMD

اگر مصرف انرژی دستگاه حتی در حالت استندبای غیرمعمول باشد، نشت جریان در قطعات smd موبایل محتمل‌ترین دلیل است. دیودهای محافظ و خازن‌های بای‌پاس خراب، آمپراژ بالایی می‌کشند. در چنین شرایطی فشار سنگینی به باتری گوشی وارد می‌شود و انرژی ذخیره‌شده به شکل حرارت هدر می‌رود. قبل از اقدام به تعمیر، عایق‌کاری اصولی مدار و بازبینی مقاومت‌های سنسور جریان ضروری است.

داغ شدن بیش از حد مدار پاور در گوشی‌های سامسونگ

در دیوایس‌های پرکاربرد، نوسان شارژرهای فیک به قطعات smd موبایل در ورودی مدار تغذیه آسیب می‌زند. خازن‌های صافی در لاین VPH_PWR دچار اتصالی جزئی شده و حرارت نقطه معیوب به قطعات مجاور سرایت می‌کند. عیب‌یابی این بخش با اسپری فریز، نقطه دقیق المان سوخته را آشکار می‌سازد و مانع فرسودگی زودهنگام و بادکردگی باتری گوشی سامسونگ به دلیل شوک حرارتی می‌شود.

خطای دمای باتری و اختلال مقاومت‌های حرارتی شیائومی

گوشی‌های مدرن برای سنجش حرارت از ترمیستورها بهره می‌برند که جزو حساس‌ترین قطعات smd موبایل هستند. قطع شدن مقاومت NTC روی برد، پیام هشدار دمای غیرمجاز را نشان داده و شارژ را متوقف می‌کند. تست ولتاژ تقسیم‌کننده مقاومتی با مولتی‌متر دیجیتال راهکار قطعی شناسایی مقاومت سوخته است تا فرایند تأمین انرژی باتری گوشی شیائومی بدون ریسک و اختلال جریان ادامه یابد.

نوسان ولتاژ و ریستارت‌های ناگهانی در گوشی‌های نوکیا

در مدل‌های قدیمی‌تر و کلیدی، آسیب‌دیدگی قطعات smd موبایل در لاین باتری گوشی نوکیا موجب خاموشی ناگهانی زیر بار کاری می‌شود. فرسودگی سلف‌های سری و فیلترهای EMI مقاومت داخلی مدار را افزایش می‌دهد. لحیم سردی پایه‌های این قطعات افت ولتاژ لحظه‌ای ایجاد کرده و گوشی در هنگام برقراری تماس یا روشنایی نمایشگر خاموش می‌شود.

افت راندمان شارژ و ارور Panic Full در آیفون

در محصولات اپل، مقاومت‌های خط I2C و خازن‌های لاین باتری از آسیب‌پذیرترین قطعات smd موبایل به شمار می‌آیند. خرابی سلف فلورسنت یا مقاومت‌های پول‌آپ باعث خطای لاگ پنیک و ریستارت هر سه دقیقه می‌شود. پایش مقادیر اهمی این قطعات بر اساس نقشه‌های زیلیو یا دانگل JC، راه‌حل نهایی بازگرداندن پایداری شارژ و افزایش طول عمر باتری گوشی آیفون است.

نقش قطعات SMD موبایل در مدار لایت و تصویر نمایشگر

نبود تصویر یا تاریک بودن صفحه همیشه ناشی از پنل نیست، بلکه سوختن قطعات smd موبایل در مدار بک‌لایت علت اصلی آن است. دیود شاتکی، سلف بوست و خازن‌های ولتاژ بالا وظیفه افزایش ولتاژ تا ۴۰ ولت را دارند. با ترکیدن یا تغییر ظرفیت این المان‌ها، نور پس‌زمینه به کل قطع شده و پنل ال سی دی گوشی خاموش به نظر می‌رسد.

عیب‌یابی قطع خطوط تغذیه نمایشگر و فیلترهای نویز (EMI)

فیلترهای نویزگیر MIPI از مهم‌ترین قطعات smd موبایل هستند که بین سی‌پی‌یو و کانکتور تصویر قرار می‌گیرند. ضربه به گوشی می‌تواند این سلف‌های دوقلو را بشکند و به خطوط رنگی یا پرش تصویر ختم شود. با تست تست بوق (Continuity) مولتی‌متر می‌توان عبور سیگنال را سنجید و در صورت شکستگی فیلتر، آن را تعویض یا در مواقع اضطراری جامپر زد.

اتصال کوتاه خازن‌های مسیر تصویر در لبه‌های شاسی

تاب برداشتن بدنه و فشار مستقیم قاب فلزی، ریسک خرد شدن قطعات smd موبایل مستقر در حاشیه برد را بالا می‌برد. با دفرمه شدن شاسی، پدهای خازن‌ها به زمین متصل شده و تصویر قطع می‌شود. صاف‌کاری دقیق اسکلت میانی یا تعویض فریم ال سی دی گوشی و قرار دادن چسب نسوز، از اتصال قطعات smd موبایل با بدنه فلزی ممانعت کرده و ایمنی مدار نمایشگر را بازمی‌گرداند.

بررسی اختلال مسیر تاچ اسکرین و پایداری آی‌سی لمسی

کار نکردن تاچ گوشی یا لمس خودبه‌خودی (Ghost Touch) ریشه در خرابی قطعات smd موبایل در لاین‌های دیتا دارد. مقاومت‌های متصل به خطوط CLK و INT در صورت اکسیداسیون، سیگنال لمس را به پردازنده نمی‌رسانند. تمیزکاری با تینر فوری و بررسی افت ولتاژ این مقاومت‌ها در حالت تست دیود، مشکل واکنش ندادن به لمس را ریشه‌کن می‌کند.

جدول جامع مشخصات، کدگذاری و کاربرد قطعات SMD موبایل

content_copy

نام قطعه SMD	حرف اختصاری	خرابی شایع	روش تست با مولتی‌متر	راه‌حل تعمیر
خازن (Capacitor)	C	شورت شدن به بدنه	تست بوق (نباید بوق بزند)	تعویض با خازن هم‌ظرفیت
مقاومت (Resistor)	R	افزایش اهم / سوختگی	اندازه‌گیری اهمی دقیق	جایگزینی با مقاومت هم‌اندازه
سلف (Inductor)	L	قطعی سیم‌پیچ داخلی	تست پیوستگی (باید بوق بزند)	سیم‌کشی یا تعویض سلف
دیود (Diode)	D	نشتی و یکسوسازی معکوس	تست دیود (عبور از یک طرف)	لحیم‌کاری دیود شاتکی جدید
ترمیستور (NTC)	TH / R	خطای دمای غیرعادی	تغییر اهم با حرارت هیتر	تعویض مقاومت حرارتی برد

ابزارها و تجهیزات ضروری برای تست و تعویض قطعات SMD موبایل

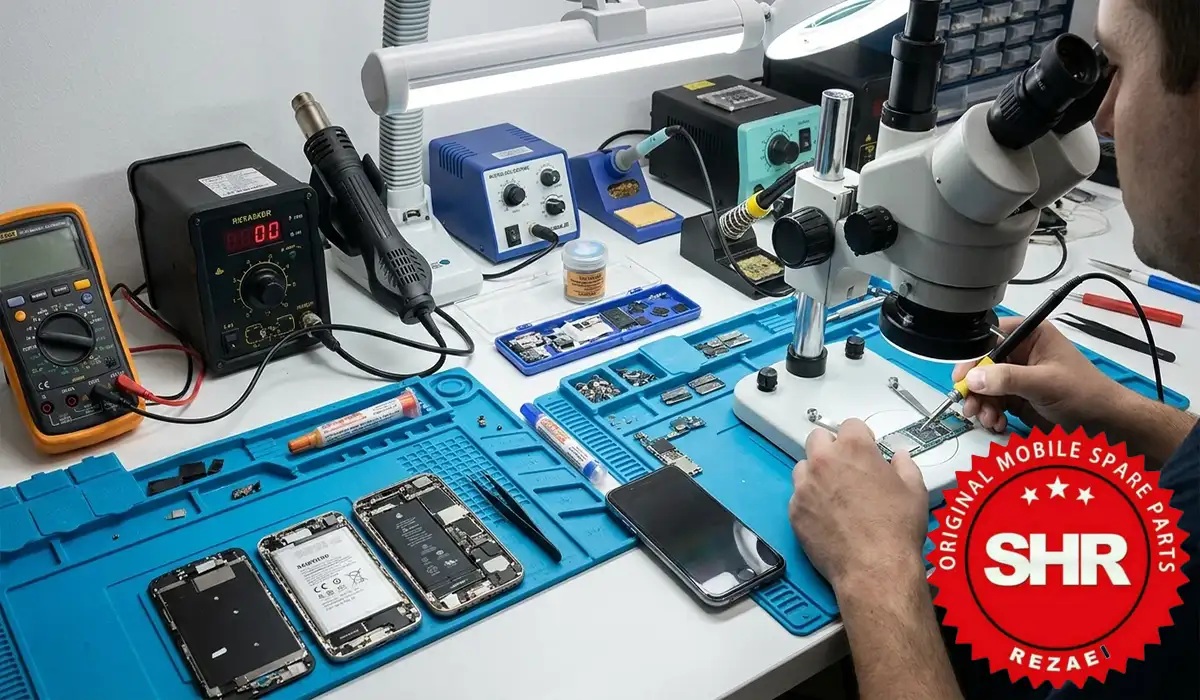

تجهیزات عیب‌یابی دقیق ضامن موفقیت در تعمیرات سخت‌افزاری هستند. کار با قطعات smd موبایل بدون لوپ میکروسکوپ و هویه سر کج تقریباً غیرممکن است. پنس‌های ضدالکتریسیته ساکن و قلع‌کش‌های مرغوب سرعت عمل تعمیرکار را افزایش می‌دهند. مونتاژ این قطعات نیازمند کنترل کامل روی دما است تا به لایه‌های درونی فیبر مدار چاپی آسیبی نرسد.

نحوه تست قطعات با مولتی‌متر دیجیتال در حالت تست بوق و دیود

تست دیود بهترین متد برای سنجش سلامت پایه‌های قطعات smd موبایل است. با قرار دادن پراب قرمز روی گراند و پراب مشکی روی پایه‌ها، مقدار افت ولتاژ را می‌خوانیم. اعداد خارج از محدوده نرمال نقشه، نشانه خرابی قطعات smd موبایل در همان بلوک است. تست بوق نیز فوراً المان‌های موازی با زمین که دچار شورت کامل شده‌اند را نمایان می‌سازد.

کاربرد اسپری فریز و دوربین حرارتی در یافتن قطعه شورت‌شده

پیدا کردن قطعات smd موبایل معیوب با تزریق ولتاژ سریع‌ترین شیوه تخصصی است. با اعمال ولتاژ محدود و پاشیدن اسپری فریز روی برد، اولین المانی که یخ آن ذوب می‌شود همان قطعه اتصالی است. دوربین حرارتی نیز با وضوح بالا، کوچک‌ترین اضافه جریان در قطعات smd موبایل را با رنگ قرمز روشن نشان داده و مانع اتلاف وقت تعمیرکار می‌شود.

مراحل گام‌به‌گام برداشتن و نصب (مونتاژ) قطعات SMD موبایل

تعویض قطعات نیازمند تسلط بر جریان هوای گرم هیتر و استفاده از فلکس مرغوب است. اعمال گرمای بیش از حد می‌تواند پایه‌های پنهان چیپ‌های اطراف را ذوب کند. رعایت ترتیب فنی مراحل زیر تضمین می‌کند پدهای مسی سالم بمانند و قطعات smd موبایل بدون ریسک جابه‌جا شوند. برای نتیجه تمیز، برد باید قبل و بعد از کار با شوینده مناسب پاک‌سازی گردد.

• تنظیم هیتر روی دمای ۳۲۰ تا ۳۵۰ درجه و اعمال خمیر فلکس
• برداشتن عمودی قطعه با پنس آنتی‌استاتیک بدون فشار آوردن به پدها
• تمیزکاری قلع کهنه با سیم قلع‌کش و لحیم‌کاری المان جایگزین

راهکارهای رفع قطعی و احیای پدهای کنده شده زیر قطعات

گاهی بر اثر فشار مکانیکی نامناسب، پد ارتباطی قطعات smd موبایل از روی لایه برد جدا می‌شود. برای حل این معضل، با تیغ جراحی لایه محافظ سبز رنگ (سولدر ماسک) تراشیده می‌شود تا به لاین مس زیرین برسیم. سیم‌کشی با سیم لاکی ۰.۰۱ میلی‌متر و تثبیت آن با چسب UV پد تخریب‌شده را احیا می‌کند و مسیر به حالت پایدار برمی‌گردد.

تکنیک‌های جلوگیری از آسیب حرارتی به بردهای دوطبقه (Sandwich PCB)

در بردهای دوطبقه امروزی، حرارت غیریکنواخت هنگام کار روی قطعات smd موبایل خطرساز است و باعث جدا شدن طبقات برد می‌شود. استفاده از پری‌هیتر برای گرم کردن همگن کل مادربورد و محافظت از نقاط حساس با چسب آلومینیومی نسوز حیاتی است. این تدابیر از تاب برداشتن ساختار حساس مدار و از کار افتادن ارتباط طبقات ممانعت به عمل می‌آورد و احتمال برگشت تعمیر را کم می‌کند.

اشتباهات رایج در تعویض قطعات SMD موبایل و پیامدهای آن

بسیاری از مبتدیان تفاوت ظرفیت خازن‌ها یا جهت پایه‌های دیود را در قطعات smd موبایل نادیده می‌گیرند. نصب برعکس دیود باعث قفل شدن مدار و سوختن ترک‌های نازک برد می‌شود. همچنین عدم شستشوی فلکس‌های اسیدی پس از اتمام کار، اکسیداسیون تدریجی پایه‌ها و اختلال در ارتباط فرکانس رادیویی آنتن را در پی خواهد داشت و علائم عجیب بعدی ایجاد می‌کند.

نقش کیفیت ابزار لحیم‌کاری در طول عمر قطعات جایگزین

نوک هویه اکسیدنشده و سیم لحیم با درصد بالای نقره برای پایداری مونتاژ قطعات smd موبایل ضروری هستند. انتقال حرارت استاندارد پدید آمدن پدیده لحیم سردی (Cold Solder) را ریشه‌کن می‌کند. اگر اتصال اولیه سست باشد، لرزش‌های فیزیکی روزمره گوشی مجدداً پیوند قلع را شکسته و دستگاه با عیوب عجیب و قطعی لحظه‌ای روبه‌رو می‌گردد، حتی اگر قطعه ظاهراً سالم باشد.

جمع‌بندی؛ چک‌لیست پایداری و سلامت نهایی گوشی پس از تعمیر

تعمیر اصولی مدار تنها به بستن قطعه جدید ختم نمی‌شود، بلکه نیازمند بازبینی کامل رفتار مدار زیر بار است. تست مصرف جریان پیش از اتصال نهایی مادربورد و تراز کردن دقیق اتصالات به سایر قطعات موبایل آرامش خاطر مشتری را به همراه دارد. ارزیابی مداوم قطعات smd موبایل بر پایه نمودارهای راهنما، هزینه‌های تعمیرات برگشتی را به صفر نزدیک می‌کند و کیفیت تحویل را بالا می‌برد.
