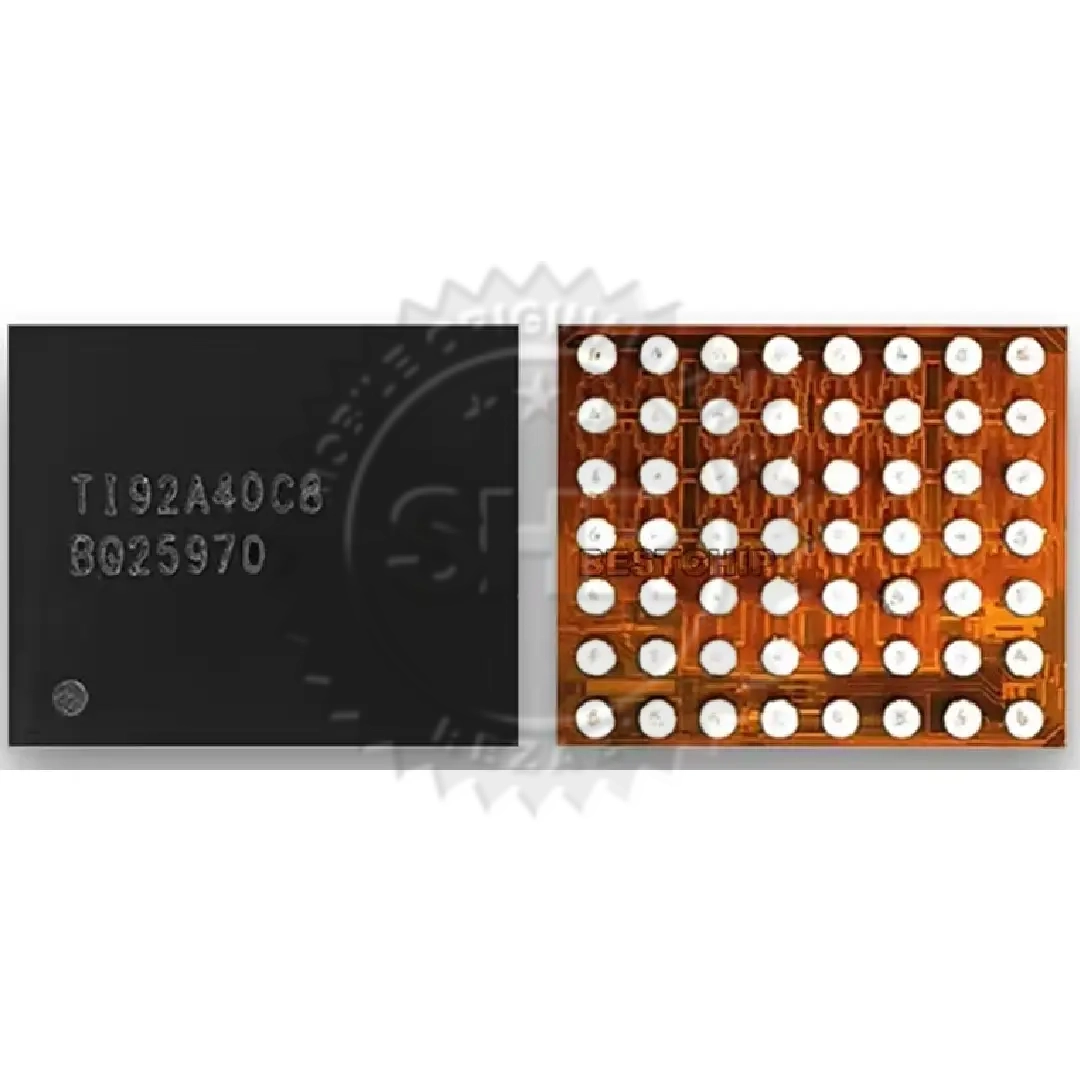

آی سی شارژ BQ25970

آی سی شارژ یکی از قطعات تخصصی مدار تغذیه در گوشی‌های هوشمند است که وظیفه مدیریت و کنترل فرآیند شارژ سریع را بر عهده دارد. آی‌ سی گوشی جریان و ولتاژ ورودی از برد شارژ را تنظیم می‌کند و آن را به‌صورت ایمن به باتری منتقل می‌کند تا دستگاه بدون نوسان و داغی غیرعادی شارژ شود. عملکرد صحیح این قطعه نقش مستقیم در سلامت باتری، پایداری شارژ و جلوگیری از آسیب به مدار پاور دارد. در صورت بروز مشکلاتی مانند شارژ نشدن گوشی، شارژ آهسته، قطع و وصل شدن جریان یا داغ شدن بیش از حد دستگاه هنگام شارژ، احتمال خرابی آی‌سی شارژ وجود دارد. تعویض این قطعه باید با دقت بالا و توسط تعمیرکار متخصص انجام شود، زیرا به‌صورت مستقیم با مدار تغذیه و برد اصلی در ارتباط است و نصب غیر اصولی می‌تواند به سایر بخش‌های پاور آسیب وارد کند.

مشخصات آی سی شارژ BQ25970

• مدل چیپ: BQ25970
• نوع قطعه: IC مدیریت شارژ (Battery Charge Pump Controller)
• پشتیبانی از فناوری: Fast Charge / Super Charge
• نوع پکیج: BGA
• مدیریت هوشمند جریان و ولتاژ
• دارای مدار محافظ در برابر: افزایش ولتاژ (OVP)، افزایش جریان (OCP)، افزایش دما (OTP)
• مناسب برای بردهای چندلایه موبایل

مزایا IC charge BQ25970

• پشتیبانی از شارژ سریع با راندمان بالا
• کاهش تولید گرما نسبت به نسل‌های قدیمی‌تر
• محافظت از باتری و مدار پاور
• کنترل دقیق ولتاژ ورودی به باتری
• افزایش طول عمر باتری گوشی در صورت عملکرد صحیح

دلایل خرابی آی سی شارژ BQ25970

• استفاده از شارژر غیر استاندارد یا تقلبی
• نوسان برق شدید
• اتصال کوتاه در فلت شارژ یا سوکت تایپ‌سی
• آب‌خوردگی و سولفاته شدن برد
• خرابی باتری و ایجاد فشار روی مدار پاور
• ضربه و ترک خوردگی برد اصلی
•  خرابی فلت شارژ، سوکت شارژ، آی‌سی پاور یا باتری گوشی

علائم خرابی BQ25970

• گوشی شارژ سریع را شناسایی نمی‌کند.
• درصد باتری بالا نمی‌رود یا ثابت می‌ماند.
• گوشی هنگام شارژ بیش از حد داغ می‌شود.
• دستگاه فقط با خاموش بودن شارژ می‌شود.

نکات تخصصی تعویض آی سی

•  هیتر حرفه‌ای و کنترل دمای دقیق نیاز است.
• خمیر فلکس با کیفیت بالا استفاده شود.
• بررسی سلامت مسیرهای اطراف و عدم قطعی در لاین‌های VBAT و VBUS اهمیت دارد.
•  مقاومت پایه‌های اطراف قبل از نصب آی‌سی جدید تست شود.
• پس از نصب، تست جریان‌کشی روی پاورساپلای ضروری است.
• در صورت آسیب پد، نیاز به ترمیم مسیر با سیم جامپر می‌باشد.
• این قطعه مخصوص تعمیرکاران برد بوده و نصب آن نیازمند مهارت تخصصی می‌باشد.

ضمانت قطعات موبایل

قیمت این آی‌ سی بسته به شرایط بازار و موجودی متغیر است. در SHR این محصول با کیفیت مناسب، قیمت همکاری و ارسال سریع عرضه می‌شود تا تعمیرکاران بتوانند با اطمینان قطعه مورد نیاز خود را تهیه کنند. به دلیل ماهیت قطعات موبایل و حساسیت نصب، ضمانت شامل نصب نادرست، دمای اشتباه یا آسیب به پدهای برد نمی‌شود. با این حال تیم پشتیبانی SHR در مسیر عیب‌یابی و راهنمایی فنی کنار شما خواهد بود.
